[Олег34]

В блок , вообще ничего " не втыкается " .
Выход на печку идет из головки , на левой стороне сзади , если на мотор смотреть спереди.
Обратка , идет шлангом и приходит в тройник сверху.
Подача в этот тройник , идет шлангом от самой помпы. Там чуть выше входа патруба обратки радиатора , есть штуцер , вдоль блока , на этот шланг.
И выход из этого тройника уже идет на мет. трубу , которая идет сокруг затылка блока и подводиться к впускному коллектору на задненй его части , около вызодв печки почти.

Добавлено через 1 минуту

Сообщение от Soomf Туплю ужасно, куда должен идти этот выход с тройника

Короче , с этого свободного конца , шланг должен идти на мет . трубу , которая идет в водяную рубашку впускного коллектора.

[Soomf]

Олег34, понял, спасибо
Надеюсь сегодня эта болванка чугунная поедет

Добавлено через 9 часов 37 минут
Я сделяль



Правильно же?

[Олег34]

Да , все верно. Заработало?

[Soomf]

Олег34, еще не проверял, вкладыши вчера не поставил, так как сунули не те, дали от Л18. Вроде бы то, но Л18 четырехцилиндровый)

[Олег34]

По количеству не попал .

[Soomf]

И еще вопрос. Эти два Патрубка с термостата и коллектора должны же соединяться?


И куда должен идти этот выход с коллектора, что под карбом?

[Олег34]

Да , первые два должны соединяться. Причем , родной патрубок , довольно замысловатой формы. Я свой пролюбил , пришлось соединять бензо- шлангом. Намучался .

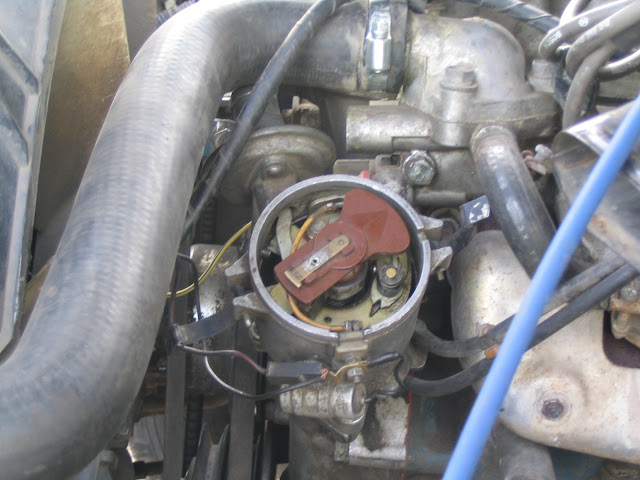

Вот тут на фотке , оригинальный шланг. Это у меня на донорской машине.



Второй , просто заглуши. Это часть системы ЕГР . идти должно на вот этот вакуумный клапан , под карбом.



который в свою очередь , связан с клапаном в корпусе возд . фильтра.
Короче , фак эколоджи.
Не нужно оно тебе.

[Soomf]

Олег34, о как оно
Ну значит сегодня, если найдутся вкладыши, заводить буду. А если еще и заливную пробку в коробке найду, то и проедусь. Но хрен ее, эту пробку, знает))

Добавлено через 12 часов 24 минуты
Все собрал, воду залил в радиатор, привинтил картер, масла плеснул, по-колхозному приладил тросик газа. Тросик взял левый, он оказался пожестче родного, поэтому пружины карба не хватало возвращать заслонку в исходное положение. Натянул еще пружинку, хрен ее знает от чего. Доводить стала, но педаль теперь дубовая. Придется мягкий тросик искать, правда черте его знает от чего он там подойдет.
Пока прислюнявливал тросик, насцал бенза в коллектор, естессно залил свечи. Ладно, проветрил, завел. Тарахтит, красота
А вот пробку заливную в коробку так и не нашел. То ли я дурак, то ли лыжи не едут

[Soomf]

Пробку так и не нашел. Так же не нашел ремень ГУРа, видать выбросил случайно, стало интересно вдруг, где такой достать.
Олега, твоя помощь нужна!

[Олег34]

Ремень гура покупается в любом авто - лабазе . Дойду до машины , скину размеры.
13х1100
